Vistas en el sistema diédrico

Ejercicios sobre sistema diédrico. Vistas de piezas. Planta, alzado y perfil

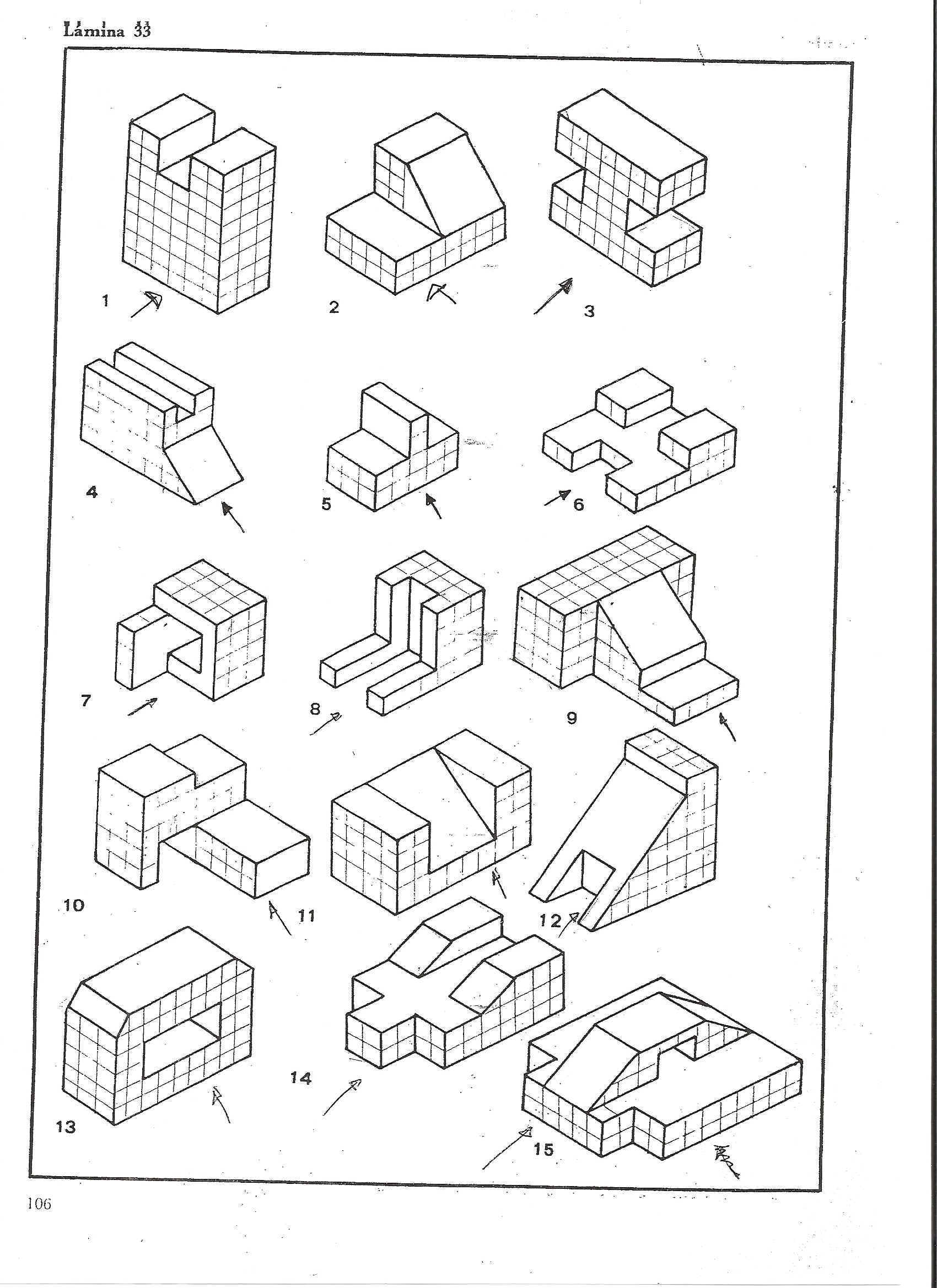

En esta hoja de ejercicios se debe de hacer las tres vistas. Se debe de tener en cuenta que la flecha indica la posicion para realizar el alzado. Para las soluciones, pinchar en Next.
