Ejercicios de Electricidad  para la ESO

Actualizado a 20  de marzo de 2010 por Jc parejo

  • Fijaros en este pajarito. Parece muy seguro sobre un cable de corriente por el que circula altas intensidades de corrientes con tensiones muy elevadas. Al ver esta imagen, nos preguntamos si tienen unas patitas muy aislantes, si saben donde ponerse, que secreto conocen para que la corriente no les afecte.
  • pajaro sobre cable¿ Que piensas de todo ello?. Porque este animal no se queda electrocutado.  ¿ Sabes este  descarado fringílido mas que nosotros sobre electrones y conductores?
  • Como siempre tenemos una serie de ejercicios para retarlo sin quedarnos electrocutados.  En el icono  tenéis los ejercicios resueltos







 1. Como no, la primera pregunta que nos podemos hacer es porque este canario rojo no se queda electrocutado en un cable por el que circula corriente elevada

a) La patas de las aves tiene una piel muy aislante

b) Los cables donde se posan no llevan corriente

c) Tienen un cuerpo con poca agua

d) La resistencia de su cuerpo es superior a la resistencia del cable

2.En un circuito serie

a) La corriente es siempre la misma

b) La tensión es igual en todos los componentes

c) Cae mas tensión en los componentes menos resistivos

d) La potencia se reparte de forma igual por todos los componentes

3. Si el circuito es paralelo, y tenemos 4 resistencias de diferente valores

a) La corriente es 1/4 de la corriente que sale de la pila
b) No pasa corriente por la resistencia mas elevada
c) La potencia es la misma en todas las resistencias
d)  la tensión coincide en todas las resistencias

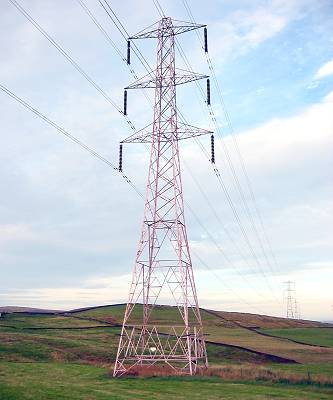

 4. La torres de alta tensión  soportan cables con tensiones muy elevadas. Estas tensiones se alcanzan gracias a potentes transformadores. ¿ Porque se sube tanto la tensión?

torre de alta tensiona) Para evitar el robo de los cables por parte de bandas organizadas. El valor de un kilo de cobre es muy alto

b) Para conseguir que la electricidad llegue lo antes posible a las casas

c)  Para evitar pérdidas por calor en los cables

d)  Para aumentar la potencia entregada a centro de transformadores, donde se reducen la tensión para ser suministrada a los hogares













5. La potencia de una bombilla es de 100 W. Se funde y aprovechamos para aportar nuestro granito de arena a reducir la contaminación del planeta. Ponemos una lámpara fluorescente de  23 W.  Ahora tenemos que

a) La intensidad que circula por el cable es 5 veces menor

b) La tensión es 5 veces menor

c) Alumbra menos como consecuencia de la menor potencia

d) La energía consumida es la misma porque las lámparas fluorescentes de 23 W dan la misma luz que las incandescentes de 100 W

6. ¿Como se llama el aparato que sirve para medir la corriente y la tensión en un circuito eléctrico?.

a)   Como mide la V y la I, su producto es la potencia, por tanto el Vatímetro
b)   Tensiómetro
c)   Voltímetro
d)   Polímetro

7. La energía ni se crea ni se destruye.  Cuando la corriente circula por un conductor se produce calor. Este fenómeno se llama

a)  Efecto térmico-eléctrico
b)   Efecto doppler
c) Efecto Joule
d)  Efecto de rozamiento térmico

8. En 2009 el precio del Kwh. es 10 céntimos de euro y se suministra a una tensión de 220 V. De los siguientes caso, el mayor gasto de los 4 que se detallan, corresponde a

a) Tener un frigorífico funcionando de forma continua durante 3 horas si la potencia es 300  w
b) Una plancha si la corriente que entra es 10 A y funciona 1 hora
c)  Una televisión de 100 W si funciona 8 horas
d)  Un juego de  6 bombillas de 50 W durante 10 horas

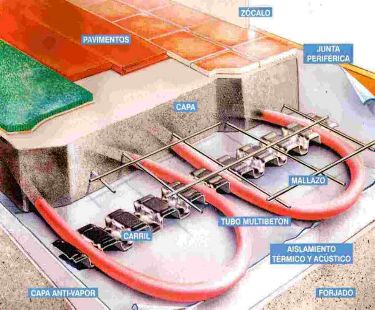

9. Queremos hacer un sistema de suelo radiante en un piso de nueva construcción. Como ya hicieron los romanos, la idea es que el calor sea producido desde el suelo y para ello instalamos un sistema de resistencias eléctricas con un material que rodee a las resistencias y sirva para transmitir el calor al suelo que pisamos. En ese caso, los materiales utilizados deben ser

suelo radiantea)  Una resistencia eléctrica poco resistiva para permitir que la corriente circule sin dificultad

b) Una capa que soporta envuelve la resistencia muy aislante para evitar las fugas térmicas

c)  La capa que hay debajo del pavimento debe tener una alta capacidad térmica

d)  La resistencia eléctrica debe ser lo mas alta posible









resistencia10. Una resistencia tiene 4 colores que son Rojo, verde naranja y oro. Utilizando la tabla de colores, sabemos que el valor máximo que puede tener esta resistencia es




a)  25250 Ω

b) 252500 Ω

c) 252 Ω

d) 257  Ω

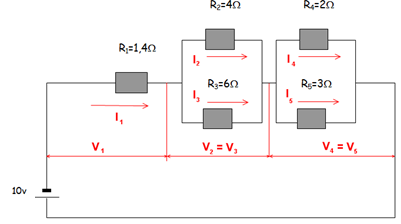

11.  La siguiente imagen representa  un circuito mixto de 5 resistencias. Calcular mediante el sistema de circuitos equivalentes, la resistencia total del circuito

circuito mixto



a) 50 Ω

b) 5 Ω

c)  16.4 Ω

d) 7,4 Ω

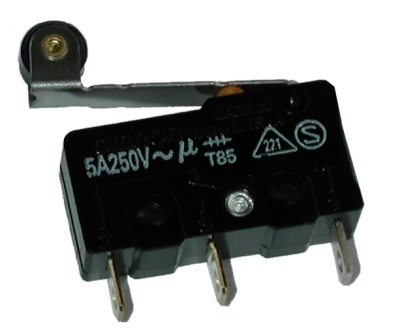

12. Dentro de los controladores de electricidad hay un dispositivo muy utilizado en sistemas de control y que representa en la imagen siguiente. Este dispositivo recibe el nombre de

fin de carrera

a)  Conmutador de doble sentido
b)  Interruptor por contactos
c)  Pulsador de carrera
d) Fin de carrera

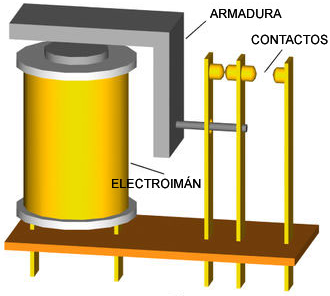

13. Los relés son muy utilizados para todo tipo de aplicaciones domésticas e industriales. Dentro del automóvil existen varios lugares donde son empleados, principalmente porque:

a) Tienen un reducido tamaño y se ajustan bien en las cajas que se diseñan para ellorele
b) Consumen muy poca corriente y produce un ahorro considerable en el sistema eléctrico
c)  Podemos controlar varias corrientes con corrientes elevadas que alimentan el electroimán
d)  Evitamos utilizar cables de mayor sección en gran parte del sistema eléctrico del coche

14. Si queremos hacer un circuito para producir el cambio de giro de un motor de CC, debemos usar

a) Un interruptor de 6 patas
b) Un conmutador simple
c)  Un conmutador doble *
d)  Un interruptor y un conmutador  sencillo
